DUM U 型槽直线电机模组
DUM 系列 U 型槽直线电机模组 — 无铁芯直驱，零齿槽效应，平滑高精度

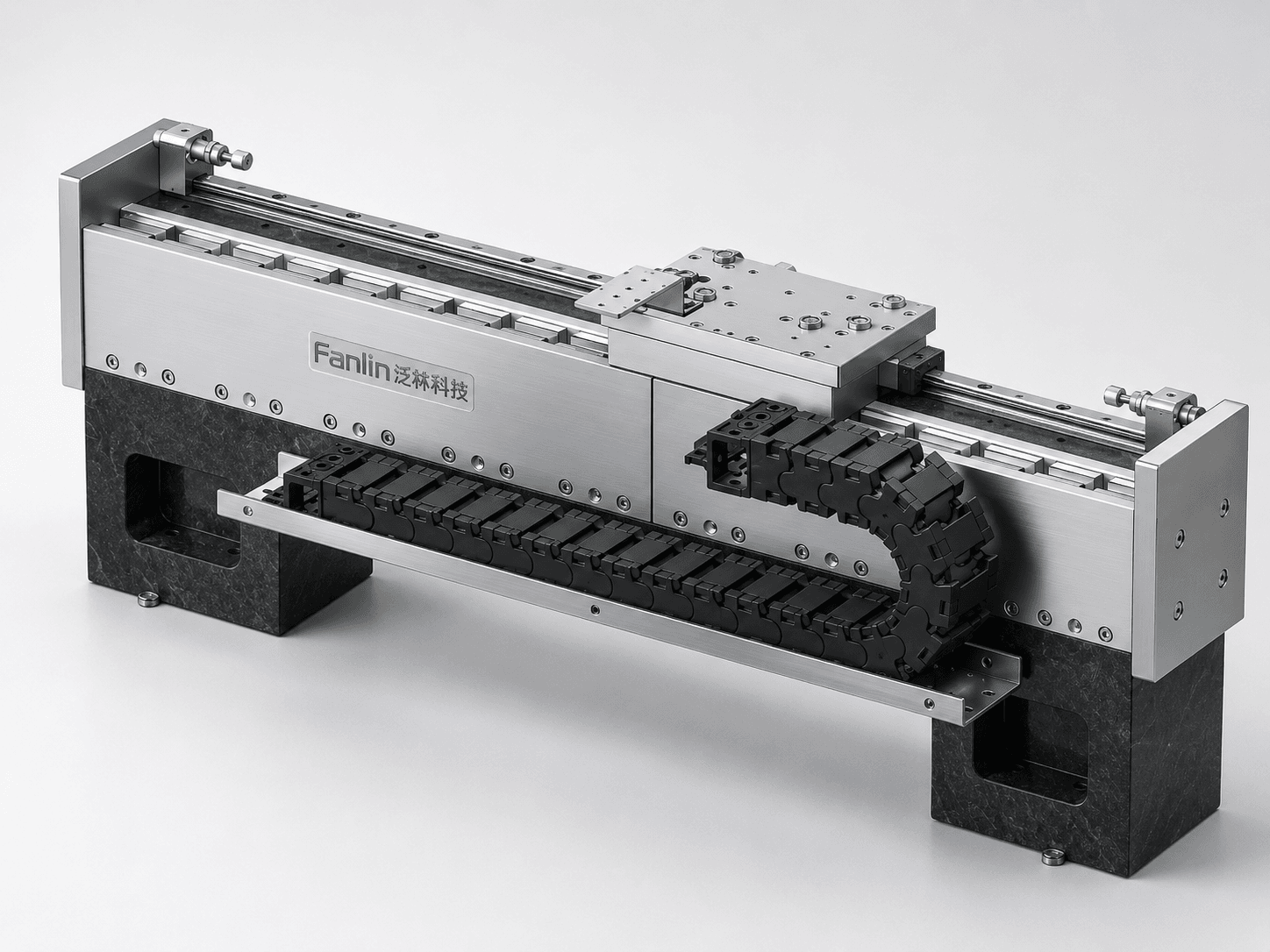

DUM 系列 U 型槽直线电机模组 — 宽度与行程按需定制
泛林科技 DUM 系列 U 型槽直线电机模组采用无铁芯（U 型槽）直线电机直驱技术，动子线圈以环氧灌封于工字型结构内，两侧磁轨形成封闭磁场回路。无铁芯结构无齿槽效应、无磁吸力，运动平稳、速度波动极低，动子质量轻，加速度与响应速度表现优异，配合高分辨率光栅尺可实现亚微米级重复定位。磁轨支持模块化拼接，行程可按应用延伸，适合轻载、高速、高精度与对运动平滑性要求严苛的自动化场景。
泛林科技深耕精密运动控制领域，DUM 系列以无铁芯 U 型槽直驱技术为核心：零齿槽效应带来超低速度波动与极高定位稳定性，动子轻量化带来高加速度，磁轨拼接与多线圈组合支持行程与推力定制，适配精密装配、点胶、检测与高速扫描等场景。
产品展示
型号与定制
详细参数
FL-DUM-110-840
| 型号 | FL-DUM-110-840 |
|---|---|
| 宽度（mm） | 110 |
| 行程（mm） | 840 |
| 连续推力 | 32 – 193 N（按动子规格） |
| 峰值推力 | 130 – 770 N（按动子规格） |
| 最高速度 | 3 m/s |
| 最大加速度 | 按移动质量、负载与动子配置确认 |
| 速度波动 | ≤ 0.5% |
| 重复定位精度 | 1 μm / 0.1 μm / 50 nm（按配置选择） |
| 驱动方式 | 无铁芯 U 型槽直线电机直驱 |
| 反馈配置 | 光栅尺全闭环；分辨率与接口按精度档位配置 |
| 电气与控制 | 输入电源、伺服驱动器、控制器与控制总线按方案确认 |
| 线缆与安全接口 | 动力、反馈、限位、原点、温度保护与急停接口按电气方案配置 |
| 安装与尺寸 | 110 mm 宽 U 型水平安装；安装孔位按图纸确认 |
| 扩展配置 | 动子、反馈、拖链、限位、防尘罩与冷却配置可选 |
