平面矩形气浮轴承
多种承载面、承载与安装规格，适用于平面导向及平台支撑

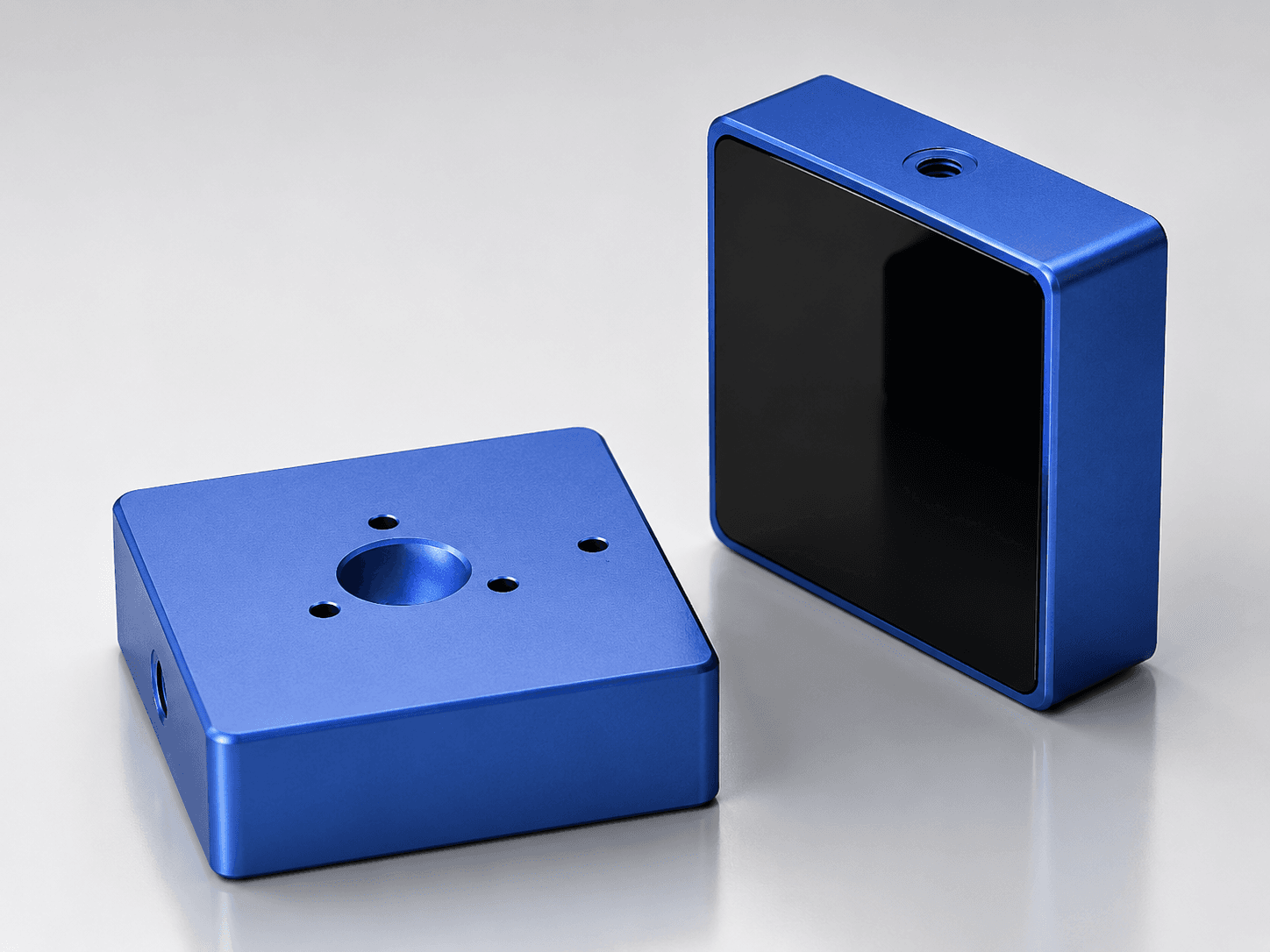

平面矩形气浮轴承 80 × 40 mm — 外观展示
平面矩形气浮轴承利用压缩空气在矩形承载面与导轨之间形成稳定气膜，实现非接触式支撑与低摩擦运动，适用于平面导向、平台支撑和多轴布局。产品提供多种承载面尺寸、承载能力与安装规格，并可根据设备空间和应用工况进行选型或定制。
泛林科技可根据承载、刚度、安装配置、承载面布局和材料要求提供平面矩形气浮轴承选型与定制方案。气膜、供气、接口及系统级精度等参数，以规格书和技术协议确认为准。
系列概览
平面矩形气浮轴承产品线
本系列覆盖 24 × 12–300 × 150 mm 多孔工作面与 32–10,000 N 稳定载荷，可适配不同尺寸、承载与平台布局需求。选择型号后，可在下方查看对应的完整技术参数。
详细参数
AB-RE40-40-MC02
| 参数项 | AB-RE40-40-MC02 |
|---|---|
| 多孔工作面（长 × 宽） | 40 × 40 mm |
| 轴承外形（长 × 宽） | 44 × 44 mm |
| 稳定载荷 | 133 N |
| 刚度 | 17 N/μm |
| 耗气量 | 0.78–1.30 NLPM |
| 球窝尺寸 | 6 mm |
| 轴承高度 | 13 mm |
| 轴承重量 | 0.052 kg |
| 额定供气压力 | 0.41 MPa |
| 气膜厚度 | 5 μm |
| 壳体材料 / 表面处理 | 铝合金 / 阳极氧化 |
| 多孔介质材料 | 多孔陶瓷 |
| 工作面平面度 | 0.0005 mm |
| 供气接口螺纹 | M3 × 0.5 |
| 可用供气压力范围 | 0.414–0.552 MPa |
| 最大允许供气压力 | 0.689 MPa |
| 最高速度 | 45 m/s |
| 常用导轨材料 | 花岗岩、硬质阳极氧化铝、陶瓷、玻璃、不锈钢、镀层钢 |
| 建议导轨表面粗糙度 | 16 RMS |
型号中的长×宽表示多孔陶瓷工作面尺寸；轴承外形长宽各增加 4 mm。额定工况为供气压力 0.41 MPa、参考气膜厚度 5 μm。稳定载荷、刚度与耗气量为选型参考值，最终参数以规格书及技术协议为准。
